冷擠壓套筒變形異常？鋼筋套筒成型缺陷排查與解決

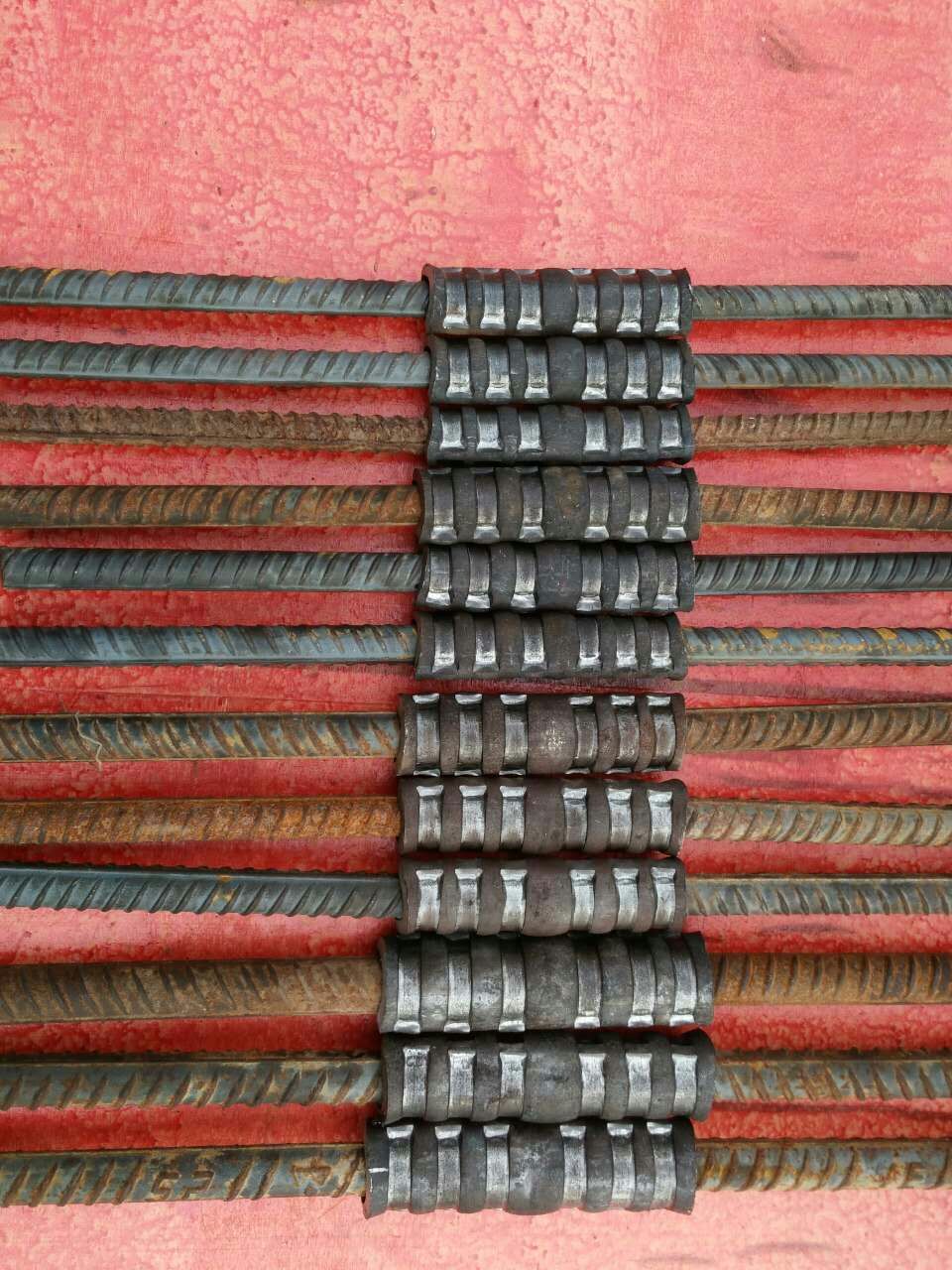

冷擠壓套筒連接是鋼筋機械連接中的一種關鍵工藝，通過液壓壓接鉗對鋼筋套筒實施徑向擠壓，使其產(chǎn)生塑性變形，與鋼筋橫肋形成機械咬合。但在實際施工中，鋼筋套筒冷擠壓變形異常時有發(fā)生，直接影響接頭質(zhì)量與結構安全。系統(tǒng)排查成因并采取針對性措施，是解決成型缺陷的有效路徑。

一、常見變形異常表現(xiàn)

冷擠壓鋼筋套筒變形異常主要包括：套筒表面出現(xiàn)裂縫；壓痕處外徑過小（小于原外徑的0.8倍）；壓痕深度不足或壓接道數(shù)缺失；鋼筋伸入套筒長度不達標。以上缺陷會顯著降低接頭抗拉強度，埋下安全隱患。

二、主要成因分析

導致鋼筋套筒冷擠壓變形異常的原因有：

擠壓工藝不當：壓接力過大導致套筒裂紋，過小則咬合不足。

溫度與速度失控：擠壓溫度過高或速度過快，易引發(fā)表層拉裂。

規(guī)格不匹配：鋼筋與套筒內(nèi)外徑尺寸不符，影響擠壓效果。

鋼筋端頭處理不到位：端部呈馬蹄形、彎折或附著油污銹皮，均會干擾正常擠壓。

三、系統(tǒng)化排查與解決步驟

第一步：設備與工藝排查

使用前標定擠壓力，檢查油壓表是否準確。壓痕直徑、壓接道數(shù)須符合技術參數(shù)要求。發(fā)現(xiàn)壓痕異常應立即停機調(diào)整。

第二步：材料配套性檢查

核查鋼筋套筒材質(zhì)與出廠證明，外觀不合格者不得使用。同時確認套筒與鋼筋規(guī)格匹配，壓模應標有對應鋼筋規(guī)格標記。

第三步：施工準備檢查

鋼筋下料必須用無齒鋸，確保端面與軸線垂直。清除壓接部位的銹皮、油污等雜物。在鋼筋上畫好定位標記，確保插入鋼筋套筒的長度符合要求，端頭距套筒長度中點不宜超過10mm。

第四步：擠壓操作控制

擠壓應從鋼筋套筒中間開始，依次向兩端進行。壓模運動方向應與鋼筋兩縱肋所在平面垂直。壓痕過深的接頭應切除重接，壓痕不足的進行補壓。

第五步：質(zhì)量驗收檢驗

施工完成后須進行外觀檢查和單向拉伸性能檢查。接頭不得有肉眼可見裂紋，彎折角≤4°。每500個接頭為一驗收批，隨機抽取3個試件進行拉伸試驗，全部合格方為驗收合格。

四、參考行業(yè)標準

為保障鋼筋套筒冷擠壓成型質(zhì)量，施工與驗收應依據(jù)以下標準：

JG/T 163-2013《鋼筋機械連接用套筒》

JGJ 107-2016《鋼筋機械連接技術規(guī)程》

JGJ 108-96《帶肋鋼筋套筒冷擠壓連接技術規(guī)程》

GB 1499.2《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》

嚴格執(zhí)行上述標準，規(guī)范選用鋼筋套筒與工藝操作，可有效消除冷擠壓變形異常等成型缺陷，確保鋼筋連接結構的可靠性與長期安全性。
